پمپ‌های طبقاتی با نام کامل الکتروپمپ سانتریفیوژ طبقاتی محصولاتی هستند که ماده سیال را از طریق پروانه‌های مورداستفاده در طبقات بالایی جابه‌جا می‌کنند. در داخل پمپ طبقاتی یک پمپ گریزازمرکز با تعداد طبقات مختلف و چندین پروانه وجود دارد که برحسب نوع کاربرد، پروانه‌ها روی یک محور یا چندین محور گوناگون نصب می‌شود.

 ذکر این نکته ضروری است که اگر نیاز به فشار بالا در نقطه خروجی پمپ باشد، پروانه‌ها به شکل سری استفاده و قرار می‌گیرند و یا اگر دبی بالا باشد برعکس پروانه‌ها را به‌صورت موازی استفاده می‌کنند. به همین دلیل نام این‌گونه پمپ‌ها به پمپ طبقانی معروف شده است. نام‌های دیگر به کاربرد شده برای این محصول پمپ‌های چندطبقه و چند پروانه یا فشارقوی هستند.

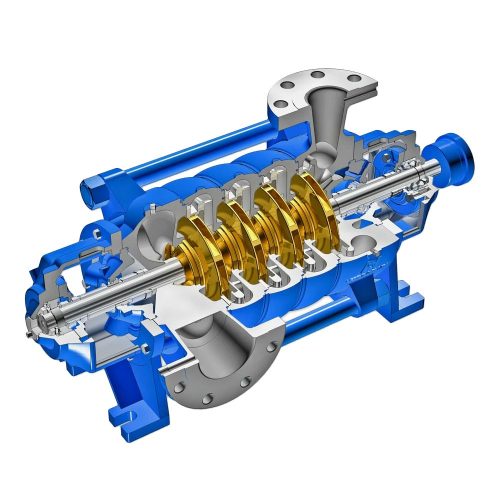

پمپ طبقاتی

پمپ طبقاتی چگونه کار می کند؟

یک پمپ طبقاتی شبیه به یک پمپ گریز از مرکز است زیرا چندین پروانه در اطراف یک محور می چرخند تا پمپ بتواند به فشارهای بیشتری از آن برسد در صورتی که فقط از یک پروانه استفاده شود.

محدودیت هایی در فشار وجود دارد که می تواند توسط یک پروانه ایجاد شود ، زیرا هنگامی که پروانه به قطر خاصی رسید ، اصطکاک سمت پروانه افزایش می یابد و باعث کاهش بازده پمپ می شود. این بدان معناست که برای ایجاد فشارهای زیاد ، در حالی که سطح بالایی از کارایی را حفظ می کنید ، باید چندین پروانه را در امتداد یک شفت اضافه کنید

پمپ طبقاتی

انواع پمپ های گریز از مرکز چند مرحله ای

انواع پمپ های عمودی به اندازه پمپ های افقی استفاده نمی شوند ، زیرا اهداف آنها محدودتر است. پمپ های چند مرحله ای عمودی دارای یک محور عمودی هستند که پروانه های آنها روی هم چیده شده اند.

فاصله در پمپ های چند مرحله ای عمودی بسیار کوچکتر از عموزاده های افقی آنها است و کاربردهای آب تمیز را برای این نوع پمپ ها ایده آل می کند.

این پمپ ها با طراحی تمیز و جمع و جور خود برای مناطقی که فضای زیادی در دسترس ندارند مناسب هستند و می توانند انتقال مایع با فشار بالا را با یک بدنه پمپ و ترکیب موتور انجام دهند.

با این حال ، یک نقطه ضعف قابل توجه پمپ های عمودی این است که آنها نمی توانند مواد زائد یا جامدات را تحمل کنند ، و همچنین در برابر سرپا آسیب پذیرتر هستند.

سرپا زمانی اتفاق می افتد که با بستن سوپاپ از تخلیه پمپ جلوگیری کنید. این باعث می شود که آب به طور مداوم در داخل پمپ بخورد و در نهایت به بخار آب تبدیل شود. سرباره می تواند صدمات جبران ناپذیری به پمپ های گریز از مرکز وارد کند.
